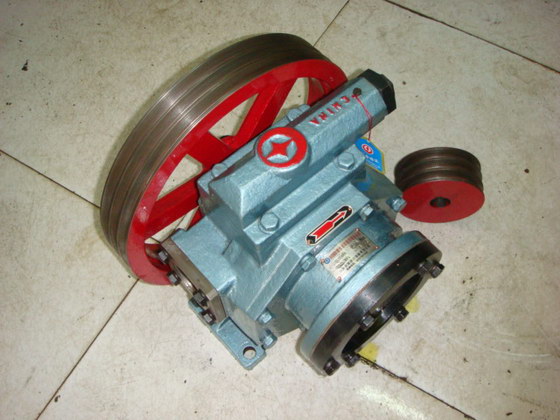

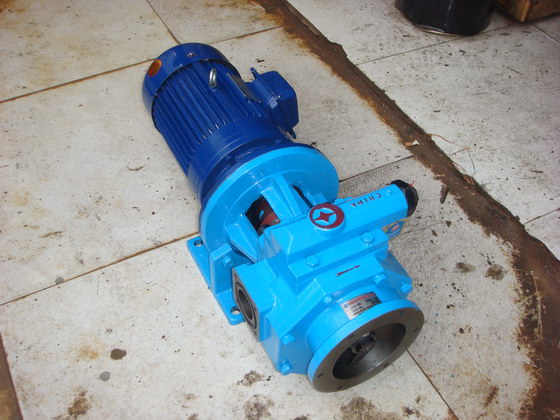

◆ 油泵照片（直联减速电机和皮带轮减速）
◆ 工 作 原 理

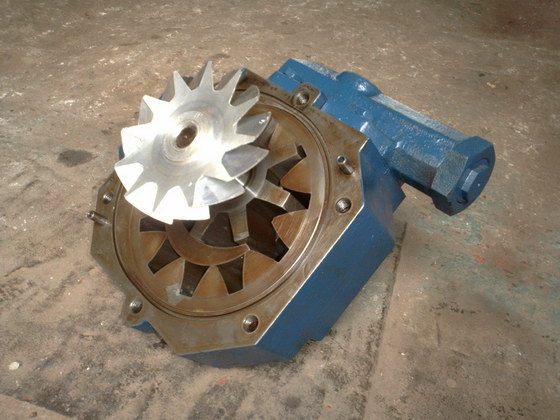

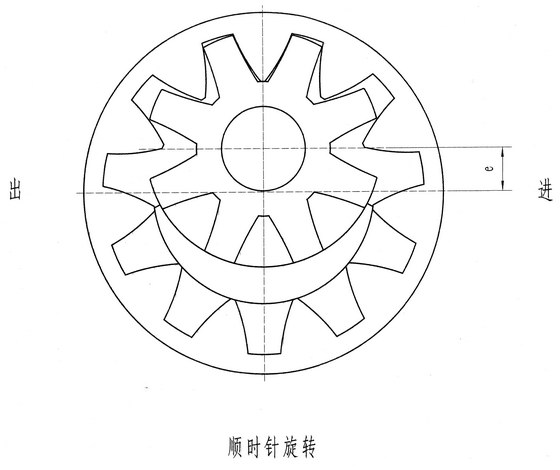

该泵一级泵为轴流泵，二级泵为内啮合泵，其中内转子为主动齿轮，外转子为从动齿轮，轴流泵叶轮装在主动轴前端，轴流泵和内啮合泵同时工作，工作时首油首先吸入轴流泵，经叶轮加力推入内啮合泵。内啮合泵中的月牙板将泵体内的容腔分为吸油腔和压油腔，内外转子相互啮合形成的密封容积一侧逐渐增大产生真空吸入油液，达到****时，吸油过程结束，****容积逐渐变小一侧压缩排出油液，达到**小时，排油过程结束，经过连续不断的运转啮合达到吸排油的目的。
◆ 特 点
1、增加了一级推进叶轮轴流泵，使泵的吸排油能力比单内啮合油泵提高20%。
2、只有一根粗大的主动轴，且为轴两端支承受力，外转子为从动浮动齿轮，其结构更合理磨损减少，避免了输送油受二次污染。其使用寿命比美国TUTHILL、威肯内啮合油泵有明显提高。
3、选用300r/min转速，从动轮转速只有220r/min，油泵组工作噪声、振动和齿轮啮合摩擦过热大幅减小，输送绝缘油（变压器油）增加的乙炔（介损）含量只有外啮合齿轮泵的1/10。特别适合作为绝缘油（变压器油）的输油泵或同真空滤油机配套使用。
4、****选择10r/min转速使用，泵都能保持良好的吸排油能力和压力，可选择作为类似油墨、油脂、油漆、煤焦油、膏类等高粘度润滑介质的输送泵。
5、泵的结构紧凑、外形美观，占用空间小，可减小配套设备体积。
◆ 型号含义
例：DSNB6/0.3-300-Z (P)
|
D |
S |
NB |
6 |
0.3 |
300 |
Z |
P |
|
低速 |
双联 |
内啮合泵 |
排量
6m3/h |
压力
0.3MPa |
转速
300r/min |
直联减
速电机 |
皮带轮减速 |
◆ 常用规格参数
|
型 号 |
转速
r/min |
功率
Kw |
流量 |
适用
转速
r/min |
压力
MPa |
噪声
dB |
吸油高度
m |
|
m3/h |
l/r |
|
DSNB 1.0/0.3 |
400 |
1.1 |
1 |
0.05 |
10-500 |
0.3-0.8 |
≤78 |
≥5 |
|
DSNB 2.0/0.3 |
480 |
1.1 |
2 |
0.08 |
|
DSNB 3.0/0.3 |
300 |
1.5 |
3 |
0.17 |
|
DSNB 4.5/0.3 |
300 |
2.2 |
4 |
0.25 |
|
DSNB 6.0/0.3 |
300 |
2.2 |
6 |
0.33 |
|
DSNB 7.5/0.3 |
300 |
3 |
7.5 |
0.42 |
|
DSNB 9.0/0.3 |
300 |
3 |
9 |
0.5 |
|
DSNB 12/0.3 |
300 |
4 |
12 |
0.67 | |
