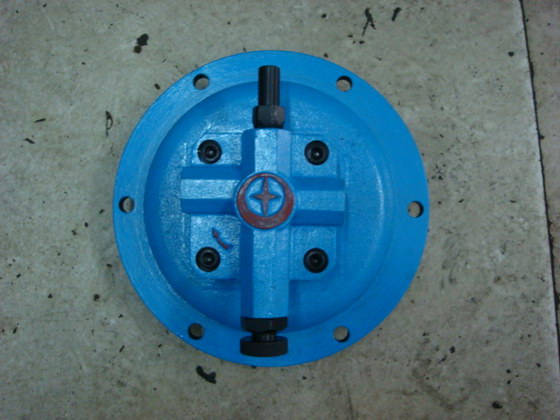

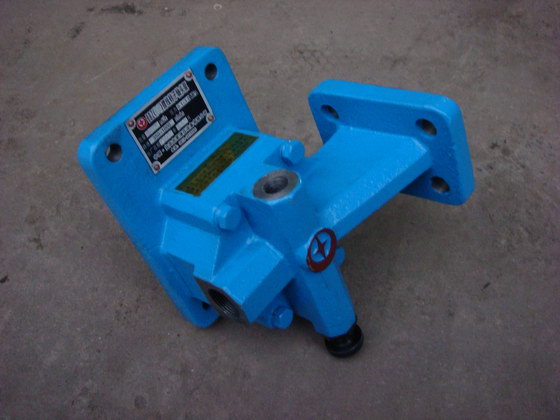

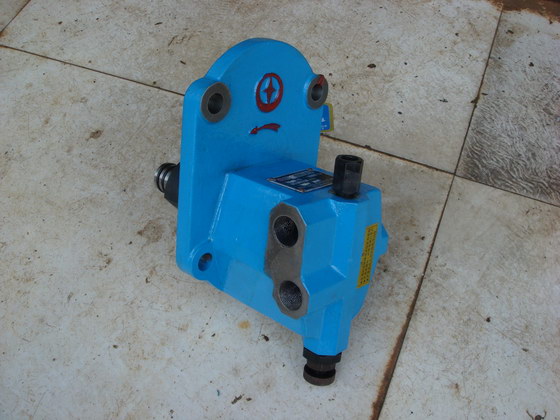

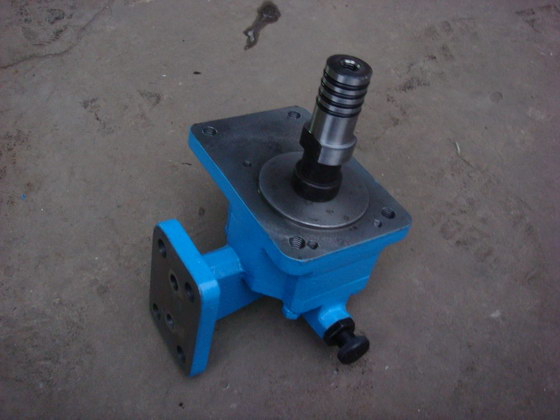

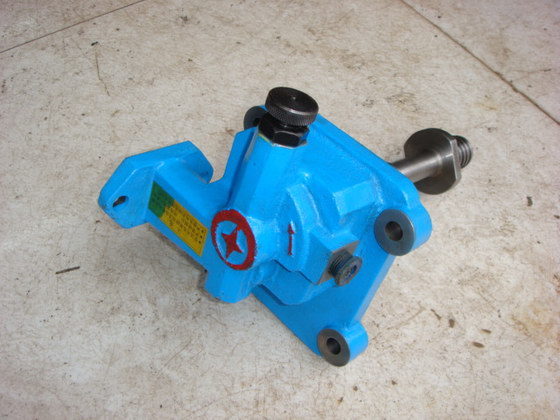

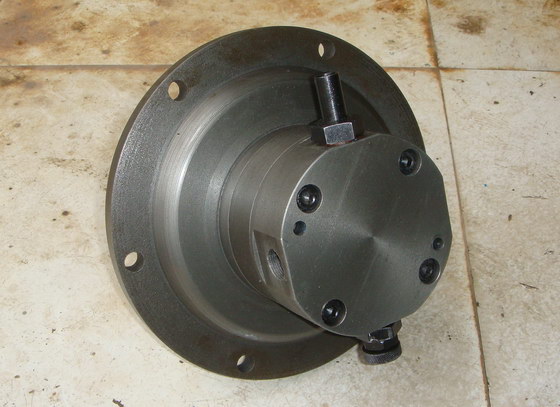

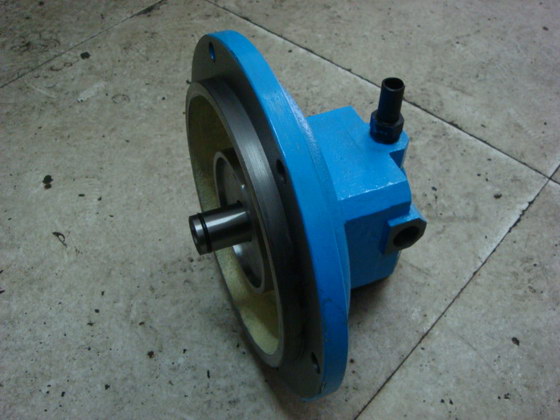

◆ BBZ摆线转子轴头油泵照片

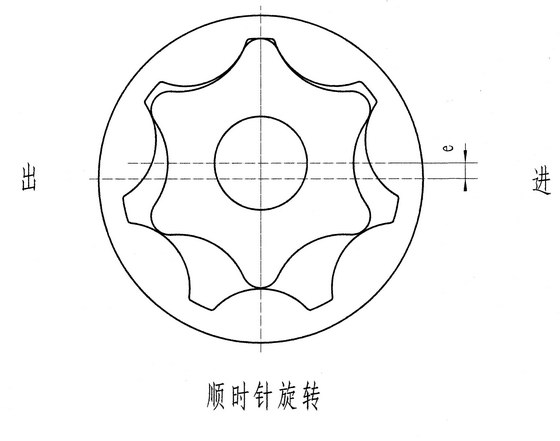

◆ 工 作 原 理
该泵内转子为主动齿轮，带动外转子齿轮相互啮合，其啮合线将泵的容腔分为吸油腔和压油腔，齿啮合形成的密封容积逐渐增大产生真空吸入油液。齿啮合形成的****容积逐渐变小压缩排出油液，经过连续不断的啮合达到吸排油目的。油经轴中心通孔排出进入压缩机曲轴通孔润滑各转动零部件。
◆ 型号含义
例：BBZ43/0.3
|
BB |
Z |
43 |
0.3 |
|
摆线油泵 |
轴头排油式 |
流量43ml/r |
使用压力0.3MPa |
◆ 规格参数
|
型 号 |
流量
ml/r |
压力范围
MPa |
适应转速
r/min |
压力脉动
MPa |
容积效率
ην% |
功率
kw |
备 注 |
|
BBZ26 |
26 |
0.1～1.0 |
300～1450 |
±0.15 |
≥90% |
2.10 |
按要求制作，****额定压力能
2.5MPa |
|
BBZ34 |
34 |
2.60 |
|
BBZ43 |
43 |
3.30 |
|
BBZ55 |
55 |
4.10 |
|
BBZ76 |
76 |
5.10 |
|
BBZ86 |
86 |
6.50 |
|
BBZ100 |
100 |
7.50 |
| 注：接口连接安装尺寸可按用户要求设计制作。 |
|
